| 動態特性 | 單位 | 規格 |
| 測量角度范圍 | -35°±1°~35°±1° | |
| 輸出形式 | V | 0~5 |
| 線性度 | % | ±1 |
| 零位電壓 | Vdc | 2.5±0.05 |
| 輸出梯度 | mV/° | 71.4±1.4; |
| 溫度響應 | ℃ | 40~85 |
| 負載電阻 | KΩ | ≥500 |
| 連接方式 | 插座JY27466T09B35B35SN +尾夾J1784A/27-08W | |
| 線纜長度 | mm | 150±10 |
| 外殼材質 | 不銹鋼 | |
| 重量 | g | <146 |
| 供電電壓 | Vdc | 28 |
| 工作電壓范圍 | Vdc | 18~32 |
| 功耗 | W | ≤3 |

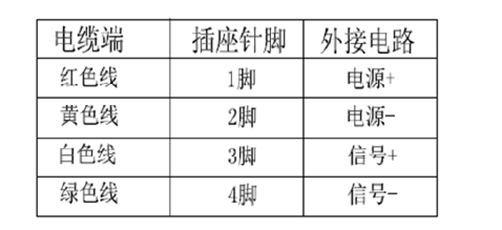

| 連接示意圖 |
![]() |

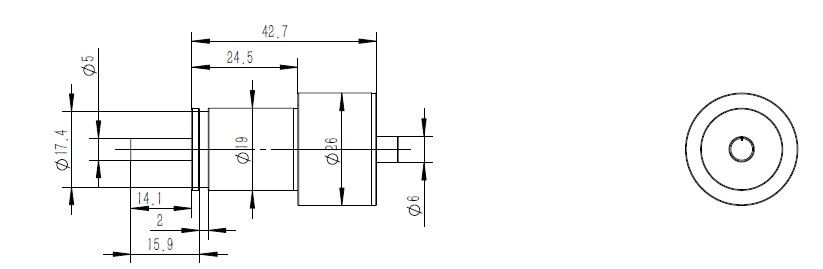

| 輪廓尺寸圖 |
![]() |
特點描述: 測量精度高,穩定輸出,使用壽命長,測量范圍大,溫漂系數小。
產品應用: RVDT角位移傳感器,應用于對環境適用性、電磁兼容性、可靠性、測量精度等要求高的角位移測試。
