| 動態特性 | 單位 | 規格 |
| 靈敏度（@160Hz,10g,24℃） | ||
| 典型值 | mv/g | 10 |
| 最小值 | mv/g | 9 |
| 最大值 | mv/g | 11 |
| 諧振頻率 | KHz | ≥18 |
| 振幅特性曲線 | ||
| ±10% | Hz | 1~7000 |
| 溫度響應 | ||
| 最低溫度 | % | -20% |
| 最高溫度 | % | +10% |
| 橫向靈敏度 | % | ≤5 |
| 振幅非線性 | % | ≤1 |
| 量程 | g | ±500 |
| 電特性 | 單位 | 規格 |
| 恒流源激勵 | mA | 2~10 |
| 供電電壓 | VDC | +20~+30 |
| 偏壓 | ||
| 室溫 | VDC | +10~+14 |
| 全溫度范圍 | VDC | +8~+16 |
| 啟動時間（達到室溫正常偏壓90%的時間） | sec | ≤11 |
| 輸出端極性 | 一芯航插連接頭PIN針為正極，螺紋外殼接地 | |
| 接地狀況 | 信號地與內殼相同，與外殼絕緣 |
| 環境特性 | 單位 | 規格 | |
| 溫度范圍 | ℃ | -55~+125 | |
| 濕度 | 密封 | ||
| 沖擊極限 | g pk | 2000 |
| 物理特性 | 單位 | 規格 |
| 外形尺寸 | 詳情請見產品輪廓圖 | |
| 重量 | 克 | <17 |
| 外殼材質 | AL6061-T6，硬陽極氧化 | |
| 連接頭 | 一芯航插母頭（10-32 UNF-2A） | |
| 安裝方式 | 膠粘或螺栓安裝 |
| 附件 | 數量 | 規格 |
| 可選配件 | ||
| 電纜組件 | 3 | CBL004-XX（一芯航插+線纜+BNC公頭） |
| 電纜組件 | 3 | CBL004B-XX（一芯航插+線纜+BNC母頭） |
| 電纜組件 | 3 | CBL118-XX（一芯航插+線纜） |
| 電纜組件 | 3 | CBL118A-XX（一芯航插+線纜+BNC公頭） |
| 電纜組件 | 3 | CBL118B-XX（一芯航插+線纜+BNC公頭）（帶注塑） |
| 內六角圓柱頭螺栓 | 2個 | 150-0106 |
| 平墊圈 | 2個 | 150-0105（φ3GB/T97.1） |
| 扳手 | 1個 | 150-0065（GB/T 5356-2.5） |
| 證書 | 單位 | 規格 |
| 靈敏度 | mv/g | 9~11 |
| 頻率響應曲線 | % | X,Y,Z 軸：20~7000Hz |

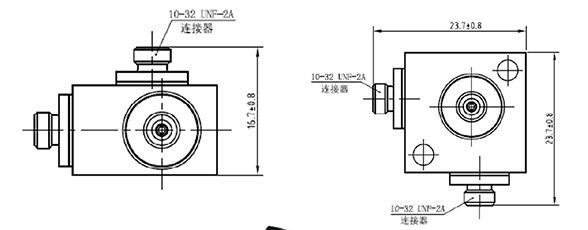

| 輪廓尺寸圖 |
 |
